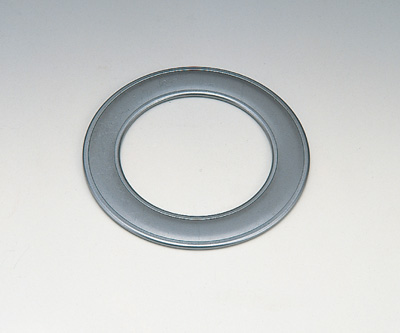

メタルジャケットガスケット

イメージ

断  面 表面(上下面)貼付 トンボ№ バルカー№

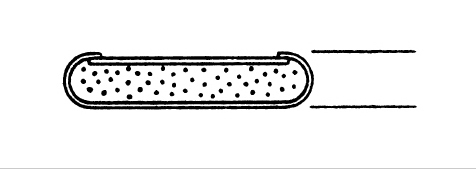

平形全被覆イメージ 貼付なし 一般用1841
高温用1841-FⅠ
N520
膨張黒鉛貼付 末尾に-GRをつける N6520

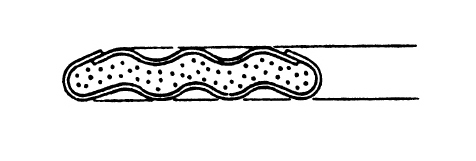

波形全被覆イメージ 貼付なし 一般用1861
高温用1861-FⅠ
N510
膨張黒鉛貼付 末尾に-GRをつける N6510
  • 耐熱クッション材を中芯とし、その外側を金属薄板で被覆したガスケットです。ガスケットの厚さは、3.0㎜を標準とします。
  • 使用可能範囲
    中芯材、被覆金属両方の耐熱性をご確認ください。
    一般用 中芯材の最高温度530℃ 最高圧力6.0MPa
    高温用 中芯材の最高温度1300℃ 最高圧力6.0MPa
  • 被覆金属板の厚さは0.3〜0.5㎜を標準とします。
  • ガス系流体に使用される際は、グラシール®(膨張黒鉛)テープ付きまたはガスケットペースト(ネバーシーズ®ニッケルスペシャルグレード:使用温度−183〜1316℃など)を併用ください。

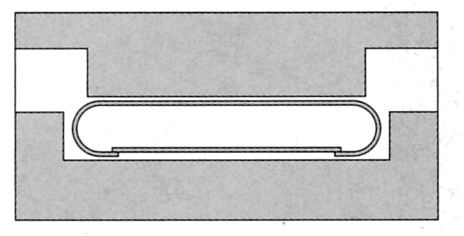

  • 溝形フランジに使用する場合は、ガスケットの折り返しがある面が溝に入るように装着してください。
    イメージ
  • 熱交換器、圧力容器、マンホール、塔槽類、機器類(バルブやポンプのケーシング等)の継手用ガスケットとして使用されています。規格の管フランジには、充分な締付力を得にくいため、お勧めしません。
  • 受注製作品です。
    ご希望の材質・形状・寸法に製作いたします。
    熱交換器用ガスケットの形状については末尾の資料をご参照ください。
  • ニチアスの表示方法

イメージ
