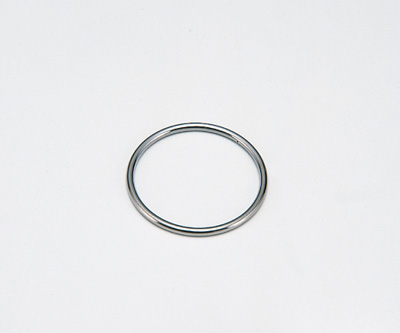

メタル中空Oリング

イメージ

イメージ
  • ステンレス鋼またはインコネルの細管をOリング状に成形し、端面を溶接し、溶接部および他の表面の超精密仕上げした金属ガスケットです。
  • ガス、真空および揮発性の高い液体をシールする場合には、表面にPTFEコーティングまたは銀めっきを施します。
  • 高温から低温、また高圧から真空にいたる広範囲に安定性の高いシールが得られます。
  • 受注製作品
  • メタルＯシールはつぶし（圧縮）による反力でシールするガスケットです。穴あき型はリングの中空部分に入り込んだ流体によりシール性が高められるため、7MPa以上の高圧では穴あき型をお勧めします。
名　　称 断面形状 トンボ№ バルカー№ 特徴
基　本　形 イメージ 9200-P 3640 基本形のメタルＯシールで、真空から
7.0MPa程度までの流体に使用します。
バランス形
（穴あき形）		 イメージ 9200-V 3641 リングの内輪（内圧用）または外側（外圧用）に
２個以上の小さな穴をあけたもので、リング内に
流体が入り、自緊性が生じます。7.0MPa以上の
高圧シールに最適です。

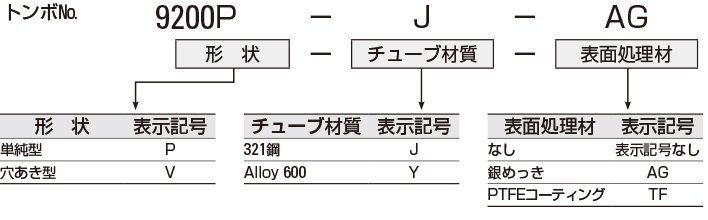

  • ニチアスの表示方法
イメージ
  • 使用範囲
    チューブ材質注１ 表面処理注２ 使用温度範囲〔℃〕 使用可能圧力
    321鋼 なし
    銀めっき    		 －250～500 高 水 圧：400MPa
    高圧ガス：300MPa
    真　　空：10-4Pa
    PTFEコーティング －250～250
    Alloy 600 なし
    銀めっき    		 －250～700
    PTFEコーティング －250～250
    注１：メタルＯシールの製作可能材質は321鋼とAlloy 600のみです。
    注２：表面処理の厚さは0.03～0.05㎜です。ガス、真空および揮発性流体の
    　　　 シールには表面処理を行ってください。
  • 標準寸法
    チューブ断面径〔㎜〕 肉厚〔㎜〕 外径寸法範囲〔㎜〕
    推奨使用範囲 製作可能寸法
    φ0.8 0.15 6～25 6～30
    φ1.6 0.25 － 12～200
    0.36 15～50 11～200
    φ2.4 0.25 － 40～500
    0.46 40～200 20～500
    φ3.2 0.25 － 70～1500
    0.35注１ － 60～1500
    0.5 65～700 50～1500
    φ4.8 0.5注１ － 150～1500
    0.8 500～1200 150～1500
    φ6.4 0.8 1000～1500 250～1500注２

    角型の場合のコーナー部Ｒの最小値

    標準肉厚の場合
    チューブ外径の６倍≦内径側のＲ
    標準肉厚より薄肉の場合
    チューブ外径の８倍≦内径側のＲ
    イメージ標準肉厚を示します。ガスシールの場合は標準肉厚をご使用ください。
    イメージ穴あき型の最小外径はφ10㎜です。
    イメージPTFEコーティングの最大外径はφ630㎜、銀めっきはφ1100㎜です。
    注１：製作可能なチューブ材質はSUS321鋼のみです。
    注２：1500㎜を超える場合はご相談ください。
