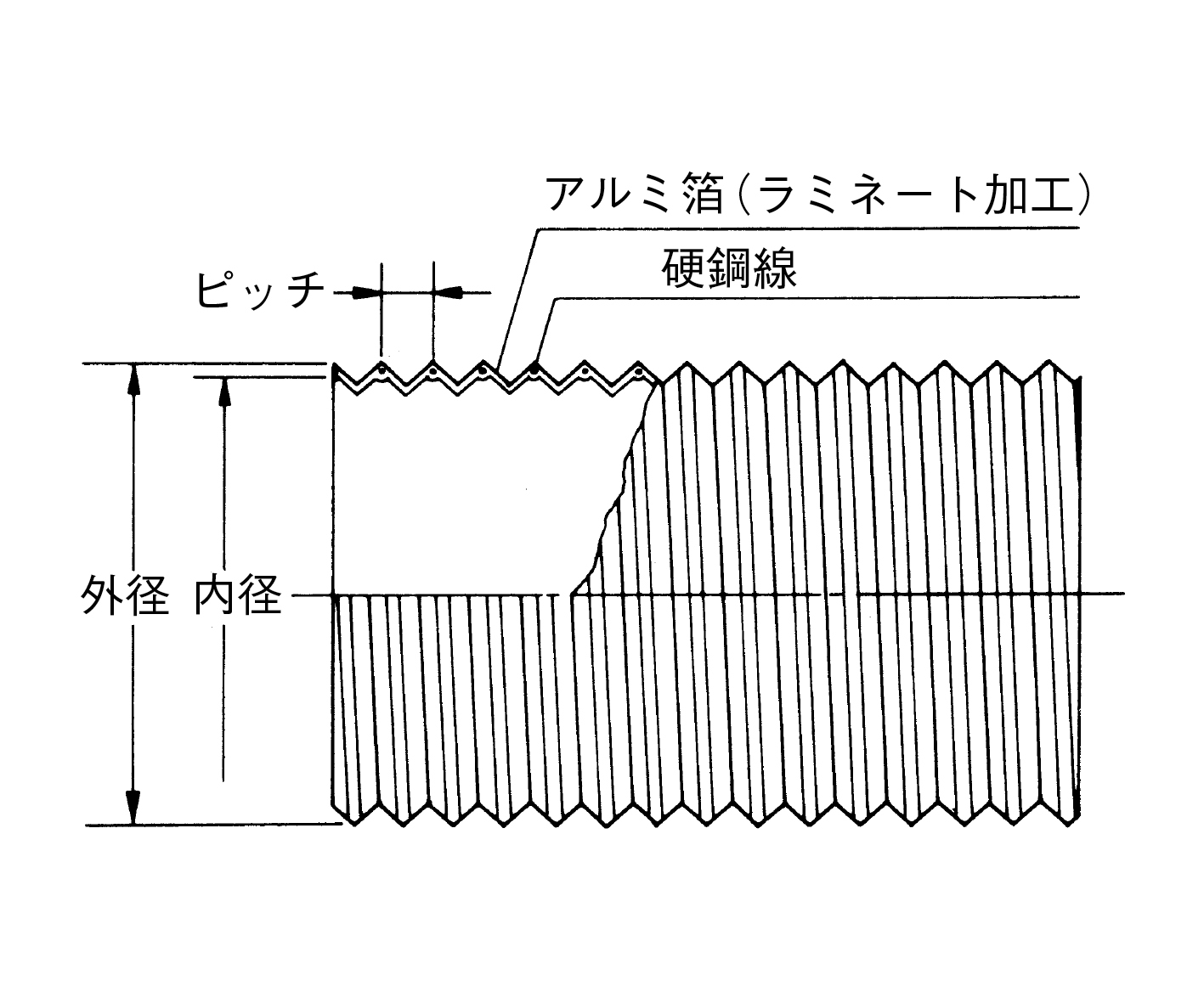

アルミダクトホース（トータクダクトアルミ）　80℃以下

呼称		内径 （参考） mm	外径 mm	ピッチ （伸張時） mm	参考重量 g/m	定尺 m	許容圧力 （常温）		許容減圧力 （常温）		許容曲げ 半径 （ホースの中心軸まで） mm	使用可能 上限温度 ℃
mm	インチ						MPa	kgf/㎠	kPa	mmHg
38	1 1/2	39	45.0	10.8	125	5	0.020	0.20	-33.0	-248	30	10～80
50	2	50	55.3	10.8	160	5	0.020	0.20	-33.0	-248	35	80
65	2 1/2	64	70.3	10.8	195	5	0.020	0.20	-33.0	-248	45	80
75	3	75	80.3	10.8	235	5	0.010	0.10	-26.5	-199	55	80
100	4	98	105.3	10.8	300	5	0.010	0.10	-16.5	-124	70	80
117	4 1/2	113	119.3	10.8	360	5	0.010	0.10	-13.0	-98	75	80
125	5	125	130.3	10.8	375	5	0.010	0.10	-10.0	-75	90	80
150	6	150	155.7	10.8	580	5	0.010	0.10	-10.0	-75	105	80
175	7	175	180.7	10.8	670	5	0.010	0.10	-10.0	-75	120	80
200	8	200	205.7	10.8	785	5	0.010	010	-6.5	-49	150	80
250	10	250	255.9	10.8	1150	5	0.008	0.08	-6.5	-49	185	80
300	12	300	305.9	10.8	1345	5	0.007	0.07	-4.0	-30	230	80

• 使用温度範囲（℃）
• −20〜80
• ※使用温度によって許容圧力は変わります。

• 伸縮性・屈曲性があり、狭い場所での配管も容易です。
• 屈曲の繰り返しに強く、しかも耐熱性に優れています。
• 住宅・アパート・店舗などの換気扇用ダクト。
• ビルなどの建築物の空調用。
  不燃材料ではないので、レンジフードの排気用には使用できません。
• メーカー在庫品。定尺5m物です。1本単位での販売です。

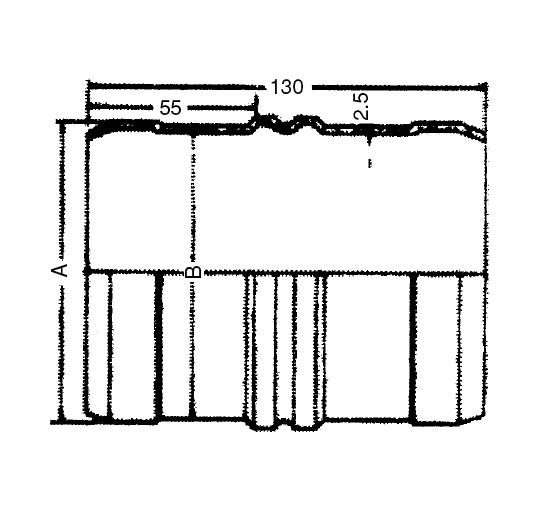

ダクト継手（材質PE）

　

アルミダクト相互の接続に使用する同径継手です。

呼称（㎜）	A	B
100	100	98
150	150	148
200	200	195

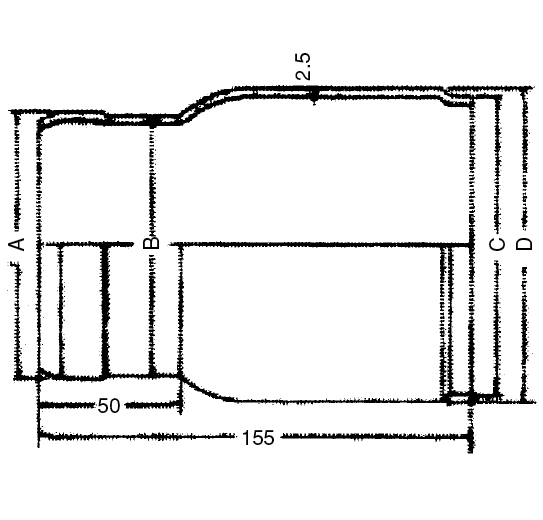

アダプター継手（材質PE）

　

換気扇のダクト取付け口にアルミダクトを容易に接続できる異径継手です。

呼称（㎜）	A	B	C	D
100	100	98	111	116
150	150	148	161	166
200	200	198	211	216
