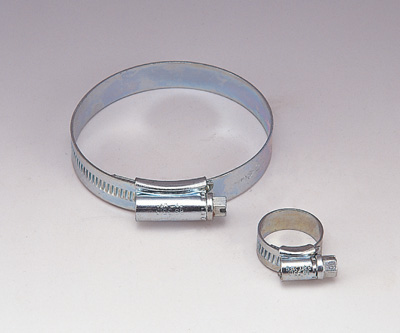

ジュビリークリップ

  • ジュビリークリップは、英国ロビンソン社が1921年に開発した工業用ホースクリップです。世界47ヵ国のあらゆる産業分野において高い信頼と評価を受けており、ホースクリップといえば「ジュビリー」といわれています。
  • 材質に3種類があります。
    マイルド スチール 〈ZINC PLATED〉 9.5㎜～318㎜
    〈25種類〉    		 バンドに材質記号なし
    ステンレス スチール 〈SUS 304〉 9.5㎜～318㎜
    〈25種類〉    		 バンドに材質記号SS
    ステンレス スチール 〈SUS 316〉 9.5㎜～318㎜
    〈25種類〉    		 バンドに材質記号HNSS
  • SUS 316はSUS 304に比較して、耐腐食性を高めた金属ですが、高価です。
    腐食した際に重大な欠陥につながる恐れがある個所に使用されます。

ジュビリークリップ マイルド

イメージ

素材 マイルドスチール
バンド
ハウジング
スクリュー
ZINCメッキ		 BS 1449 Pt. 1
BS 1449 Pt. 1
BS 3111
BS 7479 48 hrs NSS

●1個単位での販売です。


ジュビリークリップ ステンレス304

イメージ

素材 ステンレススチール〈304〉
バンド
ハウジング
スクリュー		 〈オールステンレススチール〉
Type 304（A2）
BS 1449 Pt. 2
DIN 1.4301

●バンドに材質記号SSと刻印されています。

●1個単位での販売です。


ジュビリークリップサイズ表

品番 呼称 締付範囲
mm 		バンド巾
mm 		Z
ハウジング
サイズ		 バンド厚さ
mm 		重量kg
〈100個〉
OOO 12 9.5-12 9 21 0.762 1.2
MOO 16 11-16 9 21 0.762 1.3
OO 20 13-20 9 21 0.762 1.3
O 22 16-22 13 25 0.914 2.2
OX 25 18-25 13 25 0.914 2.3
1A 30 22-30 13 29 0.914 2.8
1 35 25-35 13 29 0.914 3.0
1X 40 30-40 13 29 0.914 3.1
1M 45 32-45 13 29 0.914 3.5
2A 50 35-50 13 33 0.914 3.9
2 55 40-55 13 33 0.914 4.0
2X 60 45-60 13 33 0.914 4.2
3 70 55-70 13 33 0.914 4.5
3X 80 60-80 13 33 0.914 4.8
4 90 70-90 13 33 0.914 5.1
4X 100 85-100 13 33 0.914 5.4
5 120 90-120 13 33 0.914 6.0
6 140 110-140 13 33 0.914 6.9
6X 150 130-150 13 33 0.914 7.1
7 165 135-165 13 33 0.914 7.6
7 1/2 190 158-190 13 33 0.914 8.5
8 1/2 216 184-216 13 33 0.914 9.1
9 1/2 242 210-242 13 33 0.914 9.9
10 1/2 267 235-267 13 33 0.914 10.5
11 1/2 292 260-292 13 33 0.914 11.3
12 1/2 318 286-318 13 33 0.914 12.2

  • この表よりもさらに大きな締付範囲が緊急に欲しい場合、ジュビリークリップのバンドを外し曲げを伸ばして、長さ方向に2個、3個とつなげてから締め付けるということもできます。
