Oリング

イメージ

イメージ

  • 形状
    Oリングは断面が円形の輪状で、みぞに取り付けて使用します。
    Oリングはその作動状態から大きく分けると、
    1. 固定用（ガスケット）　 －記号 G
    2. 運動用（パッキン）　　－記号 P
    3. 真空フランジ用　　　 －記号 V
    の3種類に区別することができます。Oリングの呼び寸法は、これを取り付ける軸（ロッド）または円筒（シリンダ）の寸法がとられ、Oリングの実際の寸法はこれを取り付けたとき適当なつぶししろ（squeeze）を与えられるように、これより多少異なった寸法に規定されています。
  • Ｏリングはつぶし率40％で圧縮割れをおこす可能性があります。逆につぶし率が小さくなると漏れをおこす可能性が生じます。
    圧縮率を一定にした場合は、太さの太い方が圧縮永久歪が小さくなりますので、太い太さのＯリングをお使いになる方が、安定した密封性を得ることができます。特に運動用に使用する場合には、太さの太いものの方が、ねじれ防止に効果があります。
  • Ｏリングの種類（JISB2401-1）
    Ｏリングの種類 種類を表す記号
    運動用Ｏリング P
    固定用Ｏリング G
    真空フランジ用Ｏリング V
    ISO一般工業用Ｏリング F
    ISO精密機器用Ｏリング S
  • Ｏリングに用いる材料の識別記号
    材料の種類 タイプＡ
    硬さ    		 JIS B2401-1:2012 JIS B2401:2005 識別記号の意味
    材料の種類を
    表す識別記号    		 従来の識別記号
    一般用ニトリルゴム 70 NBR-70-1 1種Aまたは1A 耐鉱物油でタイプAデュロメータ硬さA70のもの
    90 NBR-90 1種Bまたは1B 耐鉱物油でタイプAデュロメータ硬さA90のもの
    燃料用ニトリルゴム 70 NBR-70-2 2種または2 耐ガソリン用でタイプAデュロメータ硬さA70のもの
    水素化ニトリルゴム 70 HNBR-70 － 耐鉱物油・耐油用でタイプAデュロメータ硬さA70のもの
    90 HNBR-90 － 耐鉱物油・耐油用でタイプAデュロメータ硬さA90のもの
    フッ素ゴム
    食品衛生法    		 70 FKM-70 4種Dまたは4D 耐熱用でタイプAデュロメータ硬さA70のもの
    90 FKM-90 － 耐熱用でタイプAデュロメータ硬さA90のもの
    エチレンプロピレンゴム 70 EPDM-70 3種または3 耐動植物油・ブレーキ油用でタイプAデュロメータ硬さA70のもの
    90 EPDM-90 － 耐動植物油・ブレーキ油用でタイプAデュロメータ硬さA90のもの
    シリコーンゴム
    食品衛生法　　    		 70 VMQ-70 4種Cまたは4C 耐熱・耐寒用でタイプAデュロメータ硬さA70のもの
    アクリルゴム 70 ACM-70 － 耐熱・耐鉱物油用でタイプAデュロメータ硬さA70のもの

ＯリングJIS寸法識別コード

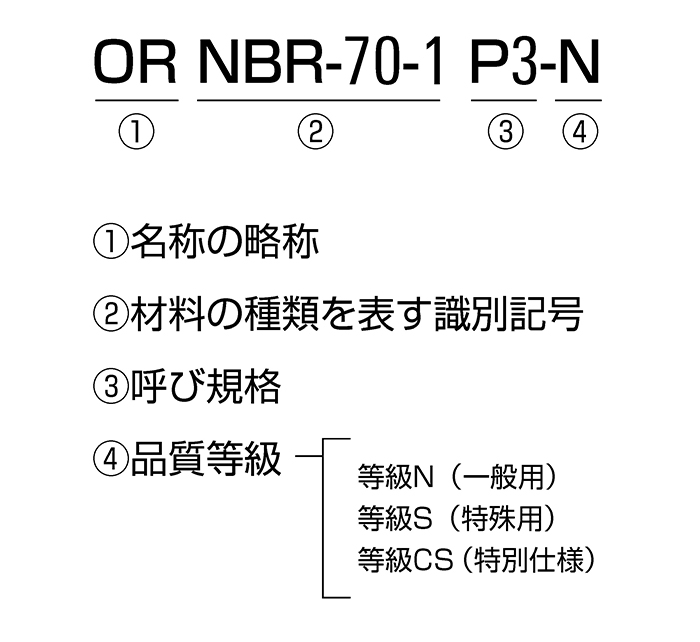

JIS B 2401-1は「識別コード」を下記の例で挙げています。

【例】材料NBR-70-1、運動用Ｏリング呼び番号P3、品質等級Ｎの場合

OR NBR-70-1 P3 - N
① ② ③   ④

①名称の略称
②材料の種類を表す識別記号
③呼び規格
④品質等級

Ｏリング寸法表　内径順

　<< PDFファイルをダウンロードしてご覧ください。

  • この寸法表は、Ｏリングの実寸法内径順に記載されています。
    ご希望とするサイズを手早く探しだす際の早見表としてご活用ください。
  • 左端のマークは使用頻度をあらわしています。
    ◎：大変よく使用されているサイズ
    ○：よく使用されているサイズ
  • 右端のマークは非在庫品をあらわしています。
    ★：あまり使用されていないサイズ
    まだ普及していない新しい規格や、一部のメーカーの社内規格であるため、あまり使用されていないサイズです。
    ただし、取り寄せることはできます。お問い合せください。
用　途 一般機器用 自動車用 航空機用
分　類
Oリング
イメージ		 規
格		 JIS B 2401-1 ISO相当
（一般工業用）		 NOK S規格
NOK SS規格		 旧JASO F404 AS568
（旧ARP568）
材
料
別		 JIS
記号		 使用明細 材料 材料 JASO記号 使用明細 材料
NBR-70-1
NBR-90
NBR-70-2
VMQ-70
FKM-70		 （耐鉱物油用）
（耐鉱物油用）
（耐ガソリン用）
（耐熱用）
（耐熱用）		 NBR A70-1 NBR A70-1
FKM A70		 1種A
−
2種
3種
4種
C4種
D4種
E5種		 （一般鉱物油用）
−
（耐ガソリン用）
（耐動植物油用）
（耐熱用）
（耐熱用）
（耐熱用）
（耐クーラント用）		 NBR A70-1
NBR A90
FKM A70
用
途
別		 ・Pシリーズ（運動・固定用）
・Gシリーズ（固定用）
・Vシリーズ（真空フランジ用）		 固定用 ・Sシリーズ※（低圧固定用）
・SSシリーズ※（低圧固定用）		 太さφ1.9シリーズ（旧1000番シリーズ）
太さφ2.4シリーズ（旧2000番シリーズ）
太さφ3.1シリーズ
太さφ3.5シリーズ（旧3000番シリーズ）
　（用途はすべて運動・固定用）		 固定用
（旧AN6227は運動用）
Oリング取付け溝部の
形状寸法		 JIS B 2401-2（運動・固定用）
JIS B 2290（真空フランジ用）		 − NOK S 規格
NOK SS規格		 JASO F404 −
バックアップリング JIS B 2401-4 相当 − − −
T1
T2
T3		 イメージ
（スパイラル）
（バイアスカット）
（エンドレス）

注：※NOK S・SSシリーズは、機器の小型化のご要望に応えて、特に小径や太さの細いOリングをシリーズ化したものです。
注：JISの航空機用Oリング関連規格（W1516,W1517,W2006,W1537,W1538）は、すでに廃止になっております。
