トンボNo.1993

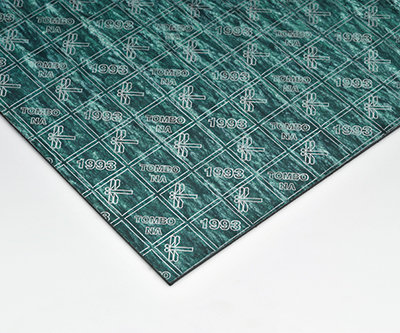

イメージ

厚さ㎜ 幅㎜ 長さ㎜
0.5 1270 1270 , 3810
0.8 1270 1270 , 3810
1 1270 1270 , 3810
1.5 1270 1270 , 3810
2 1270 1270 , 3810
3 1270 1270 , 3810
  • 蒸気用ジョイントシート。
  • ステンレス鋼フランジ用ジョイントシート。
  • 無機繊維、アラミド繊維に加え、耐熱性に優れる炭素繊維を使用し、無機充填材およびバインダーとして耐熱性、耐蒸気性に優れる特殊ブレンドゴムを配合した深緑色のジョイントシートです。
  • 比重1.71
  • 使用温度　－100～215℃
  • 可溶性ハロゲン量が少なく、ステンレス鋼フランジに適しています。防食ペースト不要。
  • ご希望の形状に裁断いたします。

水系流体油系流体ガス系流体

  • 注意事項
    120℃以上の蒸気、熱水ラインに使用する場合には下記注意事項をお守りください。
  • シート厚さは1.5㎜、形状はリング形を使用してください。
  • 締付面圧は、29.4N/㎜2以上としてください。
  • メンテナンスが困難な箇所にはうず巻形ガスケットなどを使用してください。
  • 昇温直後に増し締めを行ってください。
  • 昇温後時間が経過してから増し締めしないでください。
    （トンボNo.1993は昇温後、時間が経過するとガスケットが硬化するため。）
  • ガスケットに配管応力がかからないようにしてください。
  • 本ガスケットは、有機質を含んでいますので支燃性ガス（酸素ガス）にはお勧めしません。
  • わずかな漏れも許容されないガス系流体には、トンボ No.1993は使用しないでください。
  • 水・油系流体でも気密試験を行う場合はペーストを併用してください。もしくはトンボ No.1133、トンボ No.1120の使用をお勧めいたします。
