ネオストッパー

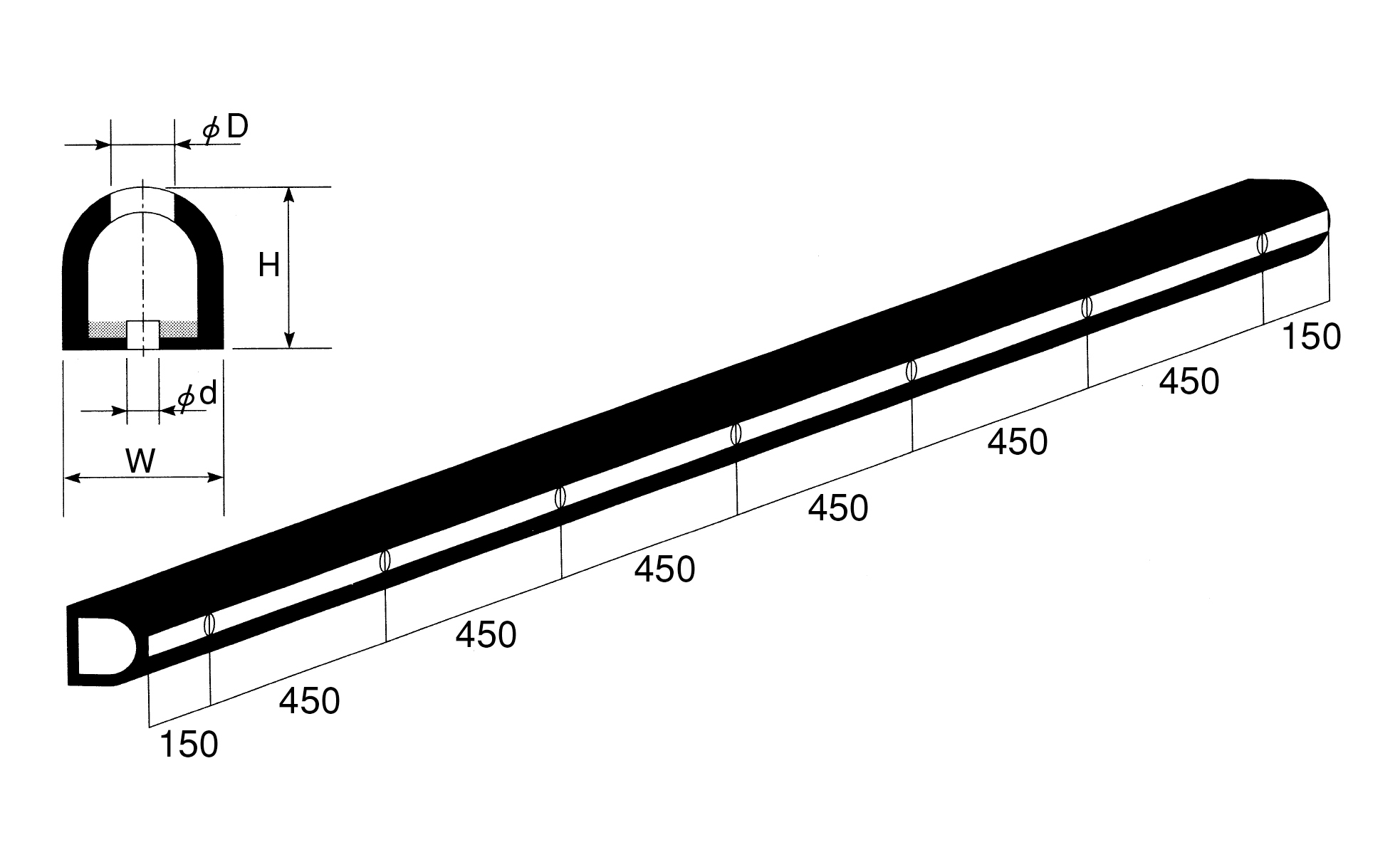

型式 | 幅 (W) |
高さ (H) |
標準長さ (L) |
上穴 (φD) |
下穴 (N-φd) |
ボルト穴ピッチ | 重量 (kg/m) |
---|---|---|---|---|---|---|---|
NS-055D | 50 | 50 | 3000 | 25 | 7-10×18長穴 | 150・450P×6・150 | 1.2 |
NS-077D | 70 | 70 | 3000 | 30 | 7-12×20長穴 | 150・450P×6・150 | 2.5 |
NS-110D | 100 | 100 | 3000 | 40 | 7-20×38長穴 | 150・450P×6・150 | 4.4 |
NS-135D | 150 | 135 | 3000 | 40 | 7-20×38長穴 | 150・450P×6・150 | 7.2 |

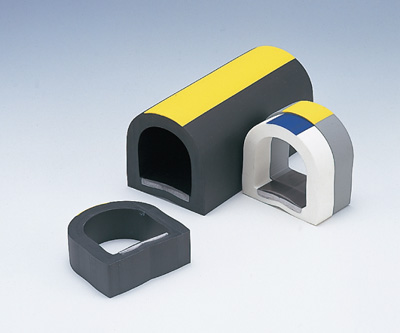

タイプ | 本体−ライン |
---|---|
BB | 本体黒−ラインなし |
BY | 本体黒−ライン黄 |
WB | 本体白−ライン青 |
GY | 本体灰−ライン黄 |
部品名 | 適用型式 | 部品番号 | 標準色 |
---|---|---|---|
穴キャップ | NS-110D | HC-40 | 黒・黄・青 |
NS-135D | |||
直線ジョイント | NS-110D | SJ-100 | 黒・白・グレー |
NS-135D | SJ-150 | ||
エンドキャップ | NS-110D | EC-100 | 黒・白・グレー |
NS-135D | EC-150 |
