リングジョイントガスケット

イメージ

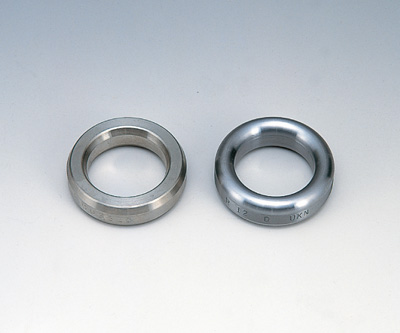

左：オクタゴナル形　右：オーバル形

名　　称 断面形状 トンボ№ バルカー№
オーバル形 だ円形 1850-V 550-Oシリーズ
オクタゴナル形 八角形 1850-C 550-Sシリーズ
  • 高温、高圧の流体を取扱うラインの管フランジ、圧力容器、バルブのボンネットなどのリングジョイント座フランジに使用される金属単体のガスケットです。
  • 寸法規格
    JPI、ASME、API、MSSなどに規定された、リングジョイント座のフランジ用を標準とします。
  • オクタゴナル形状とオーバル形状は同一のガスケット溝に使用され耐圧性・耐熱性などの使用上の区分けはありません。
    オーバル形は、溝と線接触するので締付面圧が高くなりシール性が安定します。しかし、ガスケットの変形が大きく再使用は困難です。
    オクタゴナル形は、溝と面接触となり高い締付荷重が必要となります。ガスケットの変形量が少なく、変形の程度によっては再使用が可能です。ただし、金属面をすり合わせて平面に仕上げる必要はあります。
  • １個単位での販売です。メーカー在庫品。
  • ニチアスの表示方法

ニチアスの表示方法 注１：その他の金属材も、ご指定により製作します。ガスケットはフランジの材質より、
　　　 ブリネル硬さ（HB）で30～40度軟らかい材質をお勧めします。
