ガスケット：
ニチアス製AES織布ガスケット
トンボNo.1420-TH
トンボNo.1420-THG
トンボNo.1420-ST
トンボNo.1420-S
特長
- 金属線で補強したアルカリアースシリケートウール（AES）製クロスにゴムコンパウンドを均一に塗布し、所定寸法に加工したガスケットです。
- 大口径の加工が可能で、低い荷重での圧縮量が大きいため、高い締付面圧が取れない高温のダクトなどのシールに使用されます。
用途
- 排気ガス、熱風などのマンホール、ハンドホール、オートクレーブ、大口径のフランジ
- ディーゼルエンジンの排気管、煙道マンホール、ボイラー燃焼口。
注意
- このガスケットはタイトなガスシールには適していません。
多少の漏れが許容される箇所にご使用ください。 - 金属線入りのガスケットは端面から飛び出した金属線でけがをする場合があります。
取り扱いには十分ご注意ください。 - 有機バインダーを使用しているため、初期の加熱に際して、有機性ガスが発生します。
初期加熱運転時には、換気を行ってください。
| トンボ№ | 構造 | 耐熱温度 | 色 |
|---|---|---|---|

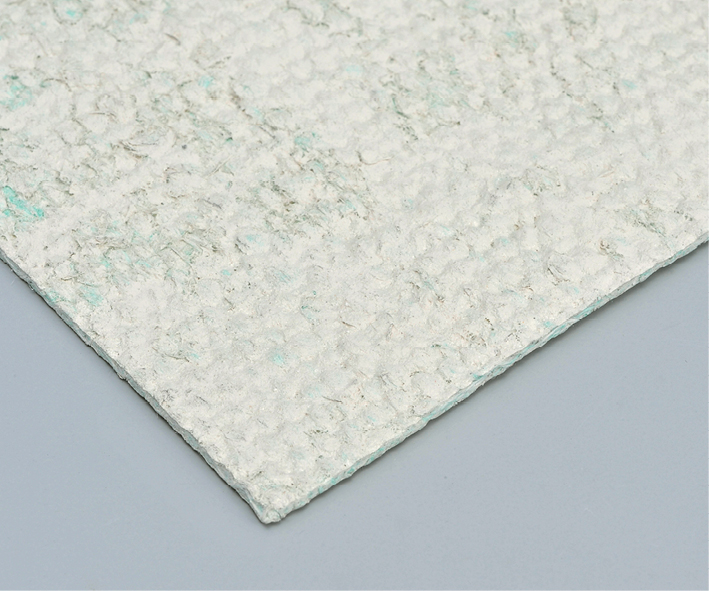

| 1420-TH | 金属補強AESクロスの両面にゴムコンパウ ンドを塗布した柔らかいガスケット |
600℃ | 黄白色 |
| 1420-THG | 1420-THの表面に焼き付き防止処理（黒鉛処 理）を行った柔らかいガスケット |
600℃ | 黒色 |
| 1420-ST | 金属補強AESクロスにゴムコンパウンドを 含浸塗布した柔らかいガスケット |
800℃ | 黄白色 |

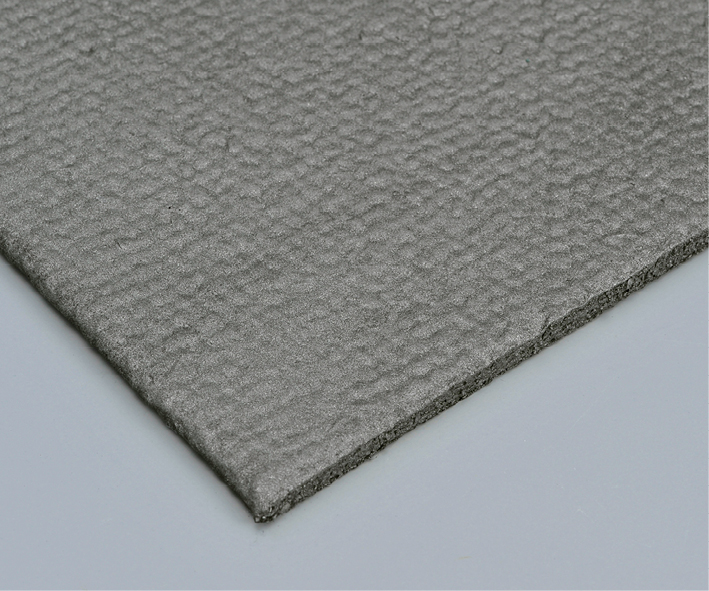

| 1420-S | 縦糸にステンレス線、横糸に金属補強AES糸を 用いた平織りクロスにゴムコンパウンドを塗布した硬いガスケット。 コシが強く大口径でもたわみが生じにくいため、 ガスケットを立てて施工する場合や面間が開かないフランジに 装入する場合などのハンドリングを重視する場合などに選定ください |
800℃ | 灰色 |
標準寸法
| トンボNo. | 1420-TH | 1420-THG | 1420-ST | 1420-S | |
|---|---|---|---|---|---|
| 呼び 厚さ |
2.0 | ● | ● | − | − |
| 2.5 | − | − | ● | − | |
| 3.0 | − | − | − | ● | |
| 4.0 | ● | ● | − | ||
| 5.0 | − | − | ● | ● | |
| 6.0 | ● | ● | − | ● | |
| 7.5 | − | − | ● | − | |
| 8.0 | ● | ● | − | ● | |
| 10.0 | ● | ● | ● | ● | |
| 寸法 | ご指定ください | ||||
注）●：設定あり、−：設定なし
