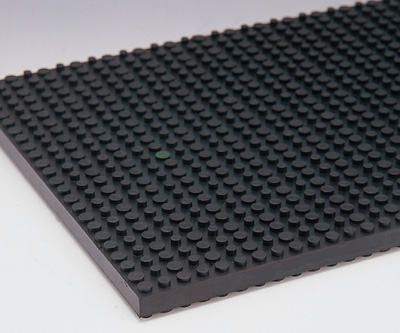

防振パッド（ラブロック）

イメージ

品番 厚さmm 幅mm 長さmm 硬さ
メカノ標準 10 240 460 A40
ダクト耐油 7 240 460 A40
30　　耐候 18 240 460 A30
40　　標準 18 240 460 A40
40-N　耐油 18 240 460 A40
60　　標準 18 240 460 A60
60-N　耐油 18 240 460 A60
85　　標準 18 240 460 A85
85-N　耐油 18 240 460 A85
90　　標準 18 240 460 A90
90-N　耐油 18 240 460 A90
  • ラブロックは直径と高さの異なる4種の突起を右図のように組み合わせてつくられた防振パットです。
  • 標準材質　NR（−10℃～＋70℃）
    耐油材質　NBR（−30℃～＋120℃）
  • 振動吸収を重視する場合は軟質を、設置安定性を重視する場合は硬質を選択ください。
  • ご希望の形状・寸法に裁断いたします。
  • 図ラブロックの防振原理
    ラブロックの両面には、直径と高さがそれぞれ異なる突起が、4種類を一単位として並んでいます。4種類の突起は、表と裏で直径と高さが異なる配置になっています。
    荷重によりそれぞれの突起が順々に押し下げられて受圧面積が増え、最終的にはすべての突起により荷重を支えます。
    振動は、もっとも高い突起から進入しますが、その裏側はもっとも低い突起になっているので、振動は直線的に伝わらず、内部で分散。斜めに通過するため、垂直の場合と比べて距離が長くなり、その分、振動エネルギーが減衰します。また荷重を支える際、突起サイズの差により圧縮率が違うため、密度に複雑な偏りが生じています。異なる密度を通過することでも、振動は減衰します。
ラブロック
製品番号		 寸法mm 材質 硬さ 1平方cm
あたりの
耐荷重		 使用用途
メカノ標準 10×240×460
片面突起		 NR A40 0.1～1
kgf/平方cm		 コンピューター
OA機器
（色グレー）		 ●美しいグレー色ですから、オフィスの中で使用する機器に向いています。
ダクト耐油 7×240×460
片面突起		 NBR A40 0.1～1
kgf/平方cm		 ダクト、
軽量の厨房機器		 ●＋120℃まで耐熱し、油の中に漬けて使用できる。
●ダクトと管系支持具との間に挟んで締めつけて、最も振動の小さくなる点でねじを固定。
30　耐候 18×240×460
両面突起		 CR A30 0.1～1.5
kgf/平方cm		 空調機器、
コンプレッサー、
発電機、振動ふるい、
コンベアー
精密機器		 ●低荷重機器で、振動の激しいもの
●広い周波数にわたって振動を発生する機器
40　標準
 18×240×460
両面突起		 NR A40 1～3
kgf/平方cm		 医療、理化学機器
光学、計測機器
精密機器		 ●精密機器
●周囲からの振動を遮断したい場合。
40-N　耐油 NBR
60　標準 18×240×460
両面突起		 NR A60 2～4
kgf/平方cm		 遠心分離機、
発電機
コンプレッサー、
ミキサー、
エレベーター、
空調機器		 ●あらゆる方向に振動のはげしい機器。
●振動吸収をより重んじる場合。
60-N　耐油 NBR
85　標準 18×240×460
両面突起 		NR A85 2～5
kgf/平方cm		 旋盤、研削盤
フライス盤、
油圧ポンプ
タービン、
材料試験機		 ●汎用機械
●振動吸収率と、設置安定性の両方を均等に重んじる場合。
85-N　耐油 NBR
90　標準 18×240×460
両面突起 		NR A90 2～10
kgf/平方cm		 射出成型機、
プレス印刷機
リベッター、
板金加工機器		 ●重量があって、設置面積の小さい機械、横方向の振動圧力や縦方向のショックの大きい機械。
●設置安定性をより重んじる場合。
90-N　耐油 NBR

● 必要面積計算法
　お使いの機械に最適なタイプを選び、下記の計算式にあてはめてください。

機械重量（㎏） ＝ ラブロックの必要面積（㎝2）
選んだラブロックの耐荷重（㎏/㎝2）

※機械を安定させるために、支点の回りに必ず1 ㎝以上大きめに使ってください。
